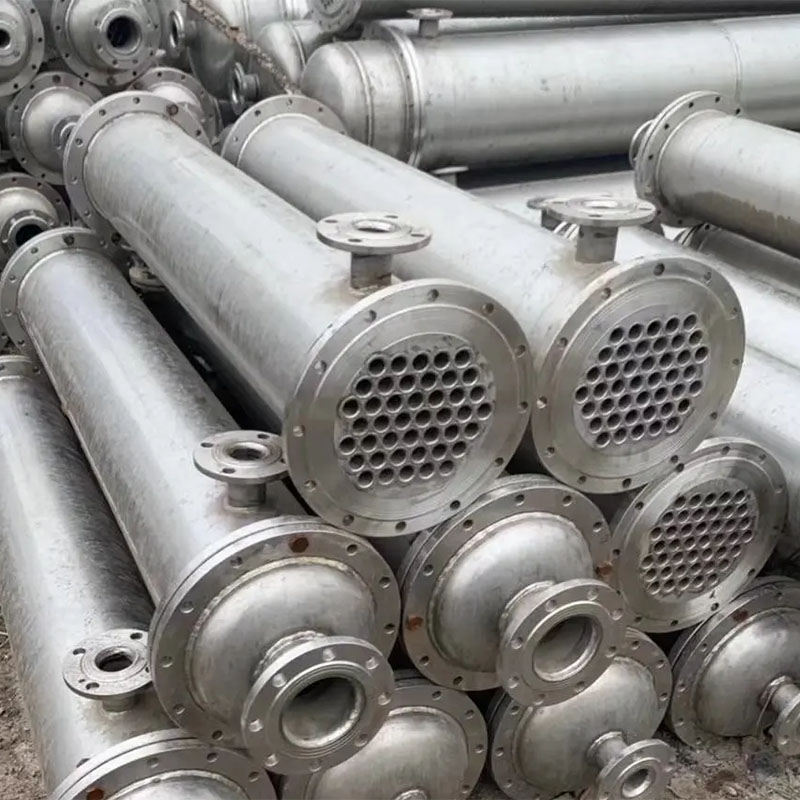

ลักษณะโครงสร้างของเครื่องแลกเปลี่ยนความร้อนในแนวตั้งและท่อความร้อนในหลอดคืออะไร?

ลักษณะโครงสร้างของเครื่องแลกเปลี่ยนความร้อนในแนวตั้งและท่อสะท้อนให้เห็นในการออกแบบเส้นทางการถ่ายเทความร้อนแบบมุมฉากของด้านท่อและของเหลวด้านข้างเปลือก ภาชนะรับแรงดันทรงกระบอกนั้นล้อมรอบด้วยแผ่นท่อเพื่อสร้างโพรงแยกคู่กลาง อาร์เรย์ของท่อจะถูกจัดเรียงเป็นเส้นตรงในทิศทางของแรงโน้มถ่วง พื้นผิวลูกฟูกของแผ่นกั้นจะนำทางของเหลวด้านข้างของเปลือกเพื่อสร้างความปั่นป่วนเพื่อเพิ่มการถ่ายเทความร้อนแบบพาความร้อน โครงสร้างการปิดผนึกของกล่องหลอดและการเชื่อมต่อหน้าแปลนเชลล์ใช้ปะเก็นรูปลิ่มแบบอสมมาตรเพื่อสร้างกลไกการปิดผนึกคอมโพสิตของการโหลดล่วงหน้าตามแนวแกนและข้อ จำกัด รัศมี

โครงสร้างการติดต่อหลายจุดของกรอบรองรับชุดท่อของเครื่องแลกเปลี่ยนความร้อนในแนวตั้งและท่อตระหนักถึงการกระจายความเครียดที่สม่ำเสมอภายใต้สภาวะการขยายตัวทางความร้อนและป้องกันการสึกหรอของการเคลื่อนไหวแบบไมโครระหว่างผนังหลอดและแผ่นกั้น กรวยไกด์ที่ทางเข้าของเปลือกหอยช่วยลดความเสี่ยงของการกัดเซาะของของเหลวของท่อแรกของท่อผ่านการสร้างสนามความเร็ว ความสามารถในการเปลี่ยนรูปแบบยืดหยุ่นของชุดท่อรูปตัวยูชดเชยความแตกต่างในการขยายตัวของวัสดุที่เกิดจากความแตกต่างของอุณหภูมิและข้อต่อการขยายตัวระหว่างแผ่นท่อและเปลือกจะดูดซับความเครียดจากความร้อนของระบบ การออกแบบมัดท่อที่ถอดออกได้หลักของเครื่องแลกเปลี่ยนความร้อนของเปลือกแนวตั้งและท่อช่วยให้โมดูลทั้งหมดถูกแทนที่ไปตามแกนแนวตั้งให้พื้นที่การเคลื่อนที่เชิงเส้นสำหรับการทำความสะอาดเชิงกลของด้านท่อ

ช่องว่างวงแหวนระหว่างเครื่องแลกเปลี่ยนความร้อนในแนวตั้งและท่อเปลือกหอยเต็มไปด้วยชั้นบัฟเฟอร์ก๊าซเฉื่อยเพื่อปิดกั้นเส้นทางการปนเปื้อนข้ามเมื่อการรั่วไหลของสื่อ พาร์ติชั่นกล่องหลอดปรับอัตราส่วนการแบ่งช่องสัญญาณให้เหมาะสมตามความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึมเพื่อปรับปรุงประสิทธิภาพการถ่ายเทความร้อนแบบโต้กลับ ความโค้งของแผ่นกั้นต่อต้านผลกระทบนั้นได้รับการตรวจสอบโดยการเปลี่ยนแปลงของของเหลวในการคำนวณเพื่อกำจัดปรากฏการณ์การแยกชั้นขอบเขตอย่างมีประสิทธิภาพของของเหลวด้านข้างเปลือก กระบวนทัศน์โครงสร้างนี้ช่วยลดความซับซ้อนของกระบวนการปลดปล่อยของสื่อความหนืดสูงผ่านลักษณะการระบายน้ำด้วยตนเองของแรงโน้มถ่วงและใช้ความแตกต่างของความหนาแน่นเพื่อให้ได้การแบ่งชั้นตามธรรมชาติของการไหลของก๊าซ-ของเหลวสองเฟส
