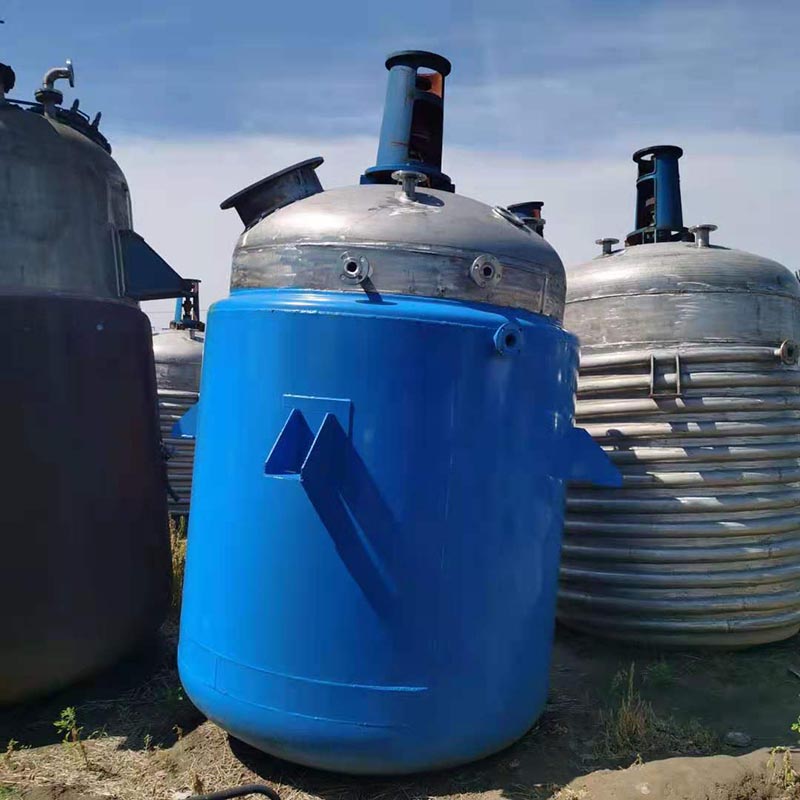

เครื่องปฏิกรณ์แบบแจ็คเก็ตครึ่งท่อเกลียว

Wuxi Hongdinghua Chemical Equipment Co.,Ltd. ออกแบบและผลิตเครื่องปฏิกรณ์ประเภทต่างๆ ให้กับลูกค้า เครื่องปฏิกรณ์ประเภทหนึ่งค่อนข้างแตกต่าง ซึ่งแตกต่างจากเครื่องปฏิกรณ์แบบปลอกหุ้มแบบดั้งเดิมและมีข้อดีที่เครื่องปฏิกรณ์แบบปลอกไม่มี สามารถใช้เพื่อให้ได้ความร้อน การระเหย การทำความเย็น และการผสมความเร็วต่ำหรือสูง เครื่องปฏิกรณ์ประเภทนี้เป็นเครื่องปฏิกรณ์แบบครึ่งท่อด้านนอก

ลักษณะและการใช้งานของเครื่องปฏิกรณ์แบบครึ่งท่อด้านนอก:

เครื่องปฏิกรณ์แบบครึ่งท่อด้านนอกหรือที่เรียกว่าเครื่องปฏิกรณ์แบบท่อขดด้านนอก มักใช้กับเครื่องปฏิกรณ์ที่มีโครงสร้างภายในมากเกินไปหรือมีช่องเปิดมากเกินไปบนเครื่องปฏิกรณ์

แหล่งความร้อนของเครื่องปฏิกรณ์แบบครึ่งท่อด้านนอกคือไอน้ำ น้ำร้อน หรือน้ำมันความร้อนที่ไหลระหว่างผนังด้านนอกของเปลือกเครื่องปฏิกรณ์และท่อแบบครึ่งท่อ เปลี่ยนรูปแบบแจ็คเก็ตแบบเดิมๆ

เครื่องปฏิกรณ์แบบครึ่งท่อชั้นนอก เช่น เครื่องปฏิกรณ์แบบปลอก สามารถใช้ในปิโตรเลียม เคมี ยาง สารกำจัดศัตรูพืช สีย้อม เภสัชภัณฑ์ อาหาร และกระบวนการอื่นๆ เช่น วัลคาไนเซชัน ไนตริฟิเคชัน ไฮโดรจีเนชัน อัลคิเลชัน พอลิเมอไรเซชัน และพอลิคอนเดนเซชัน

รายละเอียดของเครื่องปฏิกรณ์แบบครึ่งท่อด้านนอก

ท่อด้านนอกแบบเกลียวของเครื่องปฏิกรณ์แบบครึ่งท่อแบบเกลียวใช้การออกแบบท่อแบบครึ่งท่อ ซึ่งสามารถลดความหนาของผนังของตัวเครื่องปฏิกรณ์และปรับปรุงความสามารถในการรองรับแรงดันของเครื่องปฏิกรณ์

ปลอกท่อรูปครึ่งวงกลมของเครื่องปฏิกรณ์แบบครึ่งท่อด้านนอกจะแบ่งกระบอกสูบด้านในออกเป็นสภาวะความดันซึ่งขึ้นอยู่กับแรงดันภายนอกภายในท่อครึ่งวงกลมและแรงดันภายในกระบอกสูบ เสื้อสูบแบบครึ่งท่อด้านนอกยังสามารถป้องกันความไม่เสถียรของกระบอกสูบด้านในได้อีกด้วย จากมุมมองโดยรวมของเครื่องปฏิกรณ์ ปลอกหุ้มท่อเกลียวด้านนอกแต่ละอันทำหน้าที่เป็นวงแหวนเสริมความแข็งแรงสำหรับกระบอกสูบเครื่องปฏิกรณ์ แทนที่ตัวปลอกหุ้มที่ทำให้กระบอกสูบด้านในต้องรับแรงกดดันจากภายนอกโดยรวม ปลอกท่อเกลียวด้านนอกมีความสามารถในการต้านทานแรงกดที่แข็งแกร่งระหว่าง 0.6 และ 2.5 MPa ซึ่งสามารถปรับปรุงคุณภาพของตัวกลางถ่ายเทความร้อนได้อย่างมากในระหว่างปฏิกิริยาของวัสดุที่ไม่ไวต่อความร้อน

การให้ความร้อนด้วยไอน้ำเป็นตัวอย่าง เครื่องปฏิกรณ์แบบปลอกหุ้มแบบครึ่งท่อที่ใช้ท่อครึ่งวงกลม การลดแรงดันไอน้ำมักจะควบคุมที่ 0.4MPa เมื่อใช้เครื่องปฏิกรณ์แบบท่อเกลียวภายนอก แรงดันไอน้ำจะอยู่ระหว่าง 0.7 ถึง 1.3 MPa โดยไม่จำเป็นต้องลดแรงดันเพิ่มเติม เนื่องจากการปรับปรุงสถานะความเค้นของกระบอกสูบด้านในโดยแจ็คเก็ตท่อเกลียวด้านนอกอย่างมีนัยสำคัญ ความหนาของผนังกระบอกสูบด้านในจึงค่อนข้างลดลง เนื่องจากช่องว่างในกระบวนการเชื่อมของปลอกหุ้มท่อขดด้านนอก เมื่อการถ่ายเทความร้อนที่ต้องการเท่ากัน พื้นที่การถ่ายเทความร้อนของปลอกหุ้มท่อแบบครึ่งท่อจึงมีขนาดเล็กลงตามลำดับ

เครื่องปฏิกรณ์แบบครึ่งท่อด้านนอกมีข้อได้เปรียบด้านประสิทธิภาพการทำความร้อนสูง ความเร็วในการเย็นตัวของวัสดุที่รวดเร็ว และต้นทุนการผลิตของลูกค้าที่ลดลง มีเสถียรภาพมากและมีเสียงรบกวนน้อยลงระหว่างการทำงาน อุปกรณ์ทั้งหมดทำความสะอาดง่ายและใช้งานได้ต่อเนื่อง เครื่องปฏิกรณ์แบบท่อครึ่งท่อจะกระจายและกวนวัตถุดิบโดยมีผลการปิดผนึกที่ดีและไม่มีการรั่วไหล การปลดปล่อยในตัวช่วยให้มั่นใจได้ถึงการปลดปล่อยที่สมบูรณ์โดยไม่มีสารตกค้าง

เครื่องปฏิกรณ์แบบท่อครึ่งท่อเอื้อต่อประสิทธิภาพการถ่ายเทความร้อนมากกว่า เนื่องจากมันสามารถทำหน้าที่เป็นห้องกำเนิดความร้อนได้ โครงสร้างช่วยให้มั่นใจว่าจะลดความต้านทานความร้อนของอากาศในเครื่องปฏิกรณ์ นอกจากนี้ยังสามารถช่วยให้บรรลุเป้าหมายในการประหยัดพลังงาน อัตราส่วนของปริมาตรเสื้อต่อปริมาตรท่อครึ่งคือ 8:1 ซึ่งสามารถลดการลงทุนและต้นทุนการผลิตได้

ไม่เพียงแต่สามารถปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อน แต่ยังช่วยลดความต้านทานความร้อนและเหมาะสำหรับกระบวนการทำความเย็น นอกจากนี้ยังสามารถเพิ่มอัตราการไหลของตัวกลางในท่อครึ่งท่อแบบเกลียว และตัวกลางที่ไหลด้วยความเร็วสูงสามารถป้องกันการปรับขนาดบนพื้นผิวด้านในของเสื้อแบบครึ่งท่อได้อย่างมีประสิทธิภาพ ในขณะเดียวกัน อุปกรณ์นี้ยังสามารถลดขนาดเส้นผ่านศูนย์กลางโดยรวมของตัวเครื่องปฏิกรณ์และประหยัดพื้นที่ได้อีกด้วย

ดังนั้น เครื่องปฏิกรณ์แบบปลอกหุ้มครึ่งท่อชั้นนอกจึงมีข้อดีดังต่อไปนี้:

1. ลดความหนาของผนังของตัวเครื่องปฏิกรณ์และปรับปรุงความสามารถในการรับน้ำหนัก (ความหนาของผนังของตัวเครื่องปฏิกรณ์และส่วนหัวด้านล่างคือ 37.5% และบางกว่าเครื่องปฏิกรณ์แบบแจ็คเก็ตแบบดั้งเดิม 50%)

2. เป็นประโยชน์ต่อการปรับปรุงประสิทธิภาพการถ่ายเทความร้อน (ไม่เพียงเพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อน แต่ยังช่วยลดความต้านทานความร้อนด้วย)

3. ประหยัดพลังงาน (อัตราส่วนของปริมาตรเสื้อต่อปริมาตรครึ่งท่อคือ 8 ลดความต้านทานต่อความร้อน)

4. ประสิทธิภาพการทำความเย็นที่รวดเร็ว (ลดต้นทุนของลูกค้า);

5. การลดขนาดเส้นผ่านศูนย์กลางโดยรวมของตัวเครื่องปฏิกรณ์จะเป็นประโยชน์สำหรับรูปแบบการประชุมเชิงปฏิบัติการ

โลหะประเภทต่างๆ เช่น เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน เหล็กกล้าไททาเนียม ฯลฯ สามารถใช้สร้างเครื่องปฏิกรณ์แบบท่อครึ่งท่อได้

เครื่องปฏิกรณ์แบบแจ็คเก็ตครึ่งท่อประกอบด้วยโครงสร้างดังต่อไปนี้:

1. ท่อครึ่งเกลียว

2. ตัวเครื่องปฏิกรณ์

3. หัว

4.คนกวน (ผสมหรือผสมแบบต่างๆ)

5.อุปกรณ์ขับเคลื่อน (มอเตอร์, ทดรอบ, แม่เหล็กกวน)

6.อุปกรณ์ซีลเพลา (ซีลบรรจุภัณฑ์, ซีลปลายด้านเดียว, ซีลปลายคู่, ซีลแม่เหล็ก ฯลฯ)

7.Support (ตัวรองรับหรือเบาะหู)

เมื่อ Wuxi Hongdinghua Chemical Equipment Co., Ltd. กำลังออกแบบเครื่องปฏิกรณ์แบบแจ็คเก็ต anhalf-pipe สำหรับลูกค้า โปรดให้ข้อมูลและพารามิเตอร์ต่อไปนี้ของ HDH

1. ปริมาณ: ______L

2. แจ็คเก็ตครึ่งท่อ: พื้นที่แลกเปลี่ยนความร้อน ______ã¡

แหล่งความร้อน: A ไอน้ำร้อน B น้ำร้อน C ความร้อนน้ำมันถ่ายเทความร้อน

3. แรงดันใช้งาน: แรงดันปลอก ______MPa, แรงดันกระบอกสูบด้านใน _______MPa

4. อุณหภูมิในการทำงาน: แจ็คเก็ต ______â กระบอกสูบด้านใน ______â

5. วัสดุ:

แจ็คเก็ต A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: อื่นๆ

กระบอกสูบด้านใน A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: อื่นๆ

6. ประเภทการผสม: A: ประเภทพาย B: ประเภทเฟรม C: สมอประเภท D: กังหันขับเคลื่อนประเภท E: อื่น ๆ

7. ตัวลด: A: ตัวลดล้อพินไซโคลลอยด์ B: ตัวลดความเร็วรอบการหมุนของเกียร์: ______rpm

8. กำลังมอเตอร์: ______KW ไม่ว่าจะต้องการความถี่ตัวแปรที่ป้องกันการระเบิด____________

9. ซีลเพลา A: กล่องบรรจุ B: แมคคานิคอลซีล 204 C: แมคคานิคอลซีล 205 D: อื่นๆ

10. ท่อขดด้านใน

A: พื้นที่ทำความร้อน: ______ตารางเมตร

B: พื้นที่ทำความเย็น: ______ตารางเมตร

เครื่องปฏิกรณ์แบบแจ็คเก็ตครึ่งท่อ
